Continu On-Line Particulate Analyzer om aan de Proces en milieu eisen te voldoen. Aladdin is het online systeem voor een uitgebreide analyse van deeltjes in een proces stroom ontwikkeld door Ankersmid.
Aladdin is ontworpen om in de meeste vijandige omgevingen te analyseren en onderscheiden van deeltjes in een processtroom. Oliedruppeltjes en zwevende stoffen in een waterstroom kunnen worden geanalyseerd op het type, de omvang en de totale inhoud. De Aladdin Olie analysator biedt kosteneffectieve oplossing voor het continu en nauwkeurig meten van deeltjesconcentratie en grootteverdeling van alle elementen in een stroom.
Operatie principe

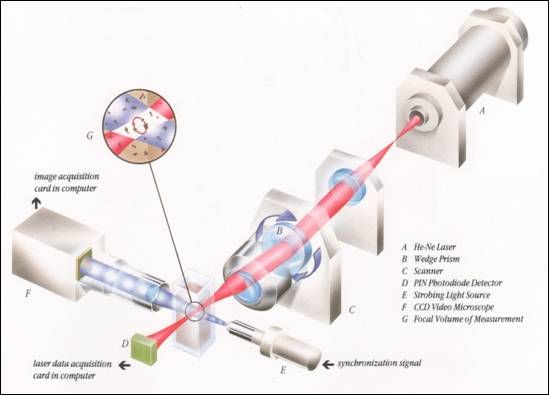

De Aladdin werkt volgens het principe van time of transition theory ( TOT) . De stroom gaat door een meetcel waarin deeltjes worden gescand met een gerichte infrarode laserstraal. De bundel wordt gedraaid met een constante snelheid binnen het meetgebied door een wig prisma. Als je de hoeksnelheid van de straal weet kan je de grootte van elk individueel deeltje berekenen.
Elk deeltje wordt discreet onderzocht. De tijd dat het signaal te zien is is afhankelijk van de grootte, de afmetingen, de dichtheid, vorm en optische eigenschappen.
Meetmethode: Tijd van Transition.
Concentratie bereik: 0-2000ppm.
Deeltjesgrootte range: 2-300 micron.
Nauwkeurigheid: 10 % of 4 ppm.
Sample Frequentie: Tot 10 minuten.
Graad van automatisering: Volledig geautomatiseerd.
Onderhoud interval: Een jaar.
Het schoonmaak mechanisme: Automatische warm water onder druk.

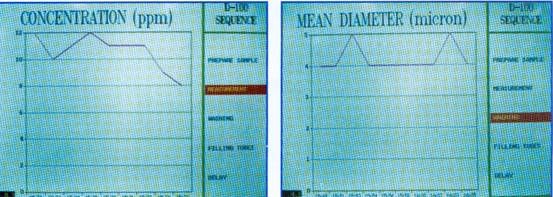

Real-time weergave (4-20 mA of RS-232 -interface):
Alarm als olie concentratie alarm setpoint bereikt.
Alarm als deeltjesgrootte parameter alarm setpunt bereikt.
Alarm bij verlies van purge druk.
Deeltjes concentratie in ppm.
Sample eisen:
Temperaturen: 2-120 C
Druk: 80 maximale Bar.
Zwevende stoffen: minder dan 100 mg / l.
Heeft geen invloed op de nauwkeurigheid van de olie inhoud.
Ruimte classificatie: Gecertificeerd voor Zone 1 EE xd . PC om in een veilige omgeving.
Station / Installatie: tot 3 monitoren CE gekoppeld aan 1 controlekamer Pc.
Computer: PC compatible , 486 en hoger.
Afmetingen: 87 (W) X60 ( D ) X84 ( H ) cm.
Gewicht: ca. . 82kg , 176lb.
Vermogen: AC lijn 110 of 220V 50-60 HZ , 50W.
Opties:
Real time visualisatie.
Explosie veilig proef versie.
Andere explosie veilige versies.
